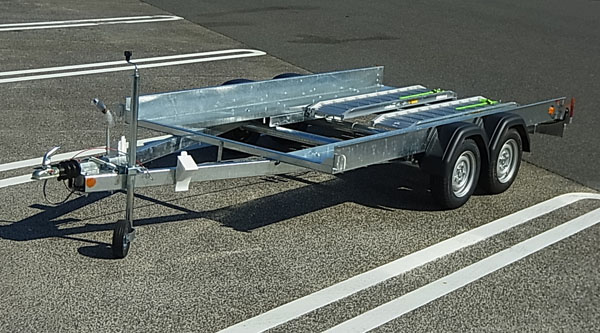

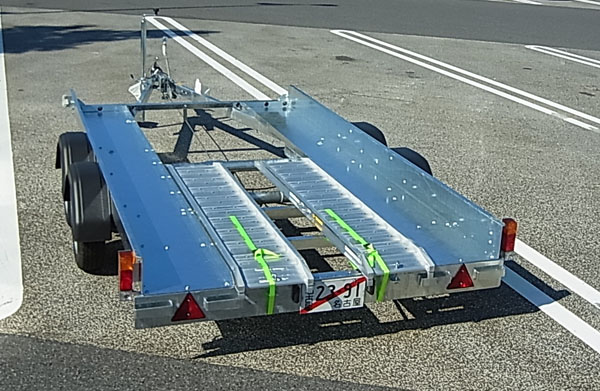

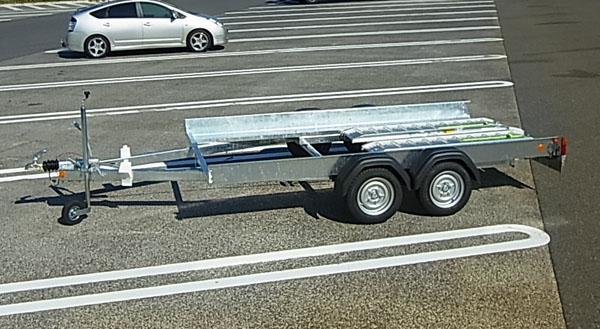

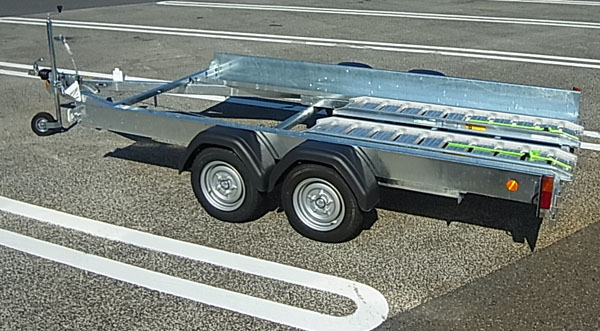

車載トレーラー 積車トレーラー 令和6年6月25日一部更新
W84型
車両総重量750kgを越える為、普通運転免許では牽引出来ません。牽引免許を取得して下さい。
見積もり依頼をご希望のお客様へ
こちらの質問図 に積む予定の車両の数値を記載してください。
メール、FAX(0562−46−8663)のいずれの返信でも構いません。
見積もり依頼をご希望のお客様へ
こちらの質問図 に積む予定の車両の数値を記載してください。
メール、FAX(0562−46−8663)のいずれの返信でも構いません。
*トレーラーの主要部品にはヨーロッパで高い実績を持つドイツ KNOTT 社製のカプラー、車軸、
ブレーキシステムを採用しました。車軸輸入時期によって予告無く本体価格の変動があります。
*サスペンションには回転チューブ式のラバートーションシステムを採用しました。
スチール製スプリングに比べてスムーズに衝撃を吸収しサスペンションの振動音も殆どしません。
*機械式慣性ブレーキによりタイムラグも少なくスムーズなブレーキ感覚で牽引していることを
感じさせません。
*車高の低いレーシングカーをより積みやすくするために極限まで荷台高を下げました。
(最低地上高 6cm位のスパーセブンでも自走して積み込みが可能です。)
*分離ブレーキ装備による安全設計、走行中万が一トレーラーが分離した場合に暴走防止用緊急ブレーキが自動的に作動します。
*慣性ブレーキでは気になる後退時でも18%以下の発生制動力により楽にバックできます。
*国内のリセールバリュー(再販価格)が非常によいので、新車を購入してもがっかりするほど大きな値落ちは少ないです。
毎回積車トラックをレンタルする費用や、煩わしさから解放されるので、きっとご満足いただけると思います。
*車載トレーラーは構造上の最大のデメリットとして、積載時のバランスが非常に重要で、どんな車両でも積めるという訳ではありません。
また、走行時は牽引車の跳ね上げる小石や水しぶきなどで、どうしても積載車両が汚れたり、飛び石による傷が付いたりします。
*ウエストトレーラ社製
*車載トレーラーはその構造上、様々な車種を何でも積む様な利用方法に向いていません。定期的にお問い合わせを頂きますが、車両販売会社様が積車トラック代わりにと言う利用はほぼ不可能です。
トレーラーの基礎知識

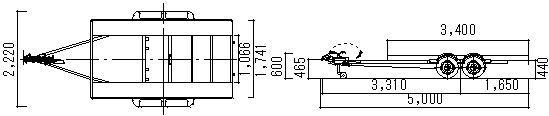

図面数値かなり変更があります。
・最大積載量を1300kg〜1500kgまで特注オーダー可能です。
・荷台幅は1800mm〜最大1921mmまで特注オーダー可能です。(フル特注2050mm製作実績有り)
標準車とは違うご要望がございましたらお問い合わせ下さい。(価格都度見積もり)
牽引車はフレーム構造のSUVなどを必用とします。詳しくはお問い合わせ下さい。
トレーラーは横から見ればシーソーのような物であり、積載バランスが非常に重要です。
積載車両の重心がトレーラーの車軸の上になるように積載しなければなりません。
たとえば、前軸600kg、後軸300kgのFF車両を前向きに積むと、重心位置が車軸よりかなり前になり、連結部の真上からの荷重(垂直荷重)は数百kgとなってしまいます。
大型のSUVであってもヒッチボール位置に300kgもかけたらまともに走れないし、車体強度的にも危険です。
トレーラーのフレームとしてもヒッチボールカプラー部の強度的に危険です。
トレーラーとはどんな車でも積めるという車両ではありません。
お見積もりの際には、弊社から積載質問図を送り、積載検討をした上で、積載可否を判断します。
場合によっては積載自体が困難な車両もございます。特注にて荷台延長したり、フレーム延長して積載出来るように製作する事は可能ですが、特注車となり、価格は大幅に変動します。
*機械式慣性ブレーキを採用することにより整備性がよく、車を載せたままオイル交換下回りの整備等が可能です。
又、制動停止距離を短く、安全に止まることが出来ます。
*足回りにはタンデムラバトーションサスペンションを採用することにより荷台の高さを極限にまで下げ、車両の積み降ろしが非常に楽にでき、走行安定性が増すことを可能にしました。
*プラスチックフェンダーは安全便利です。
*12インチラジアルタイヤで安定した走行が可能です。また12インチサイズにする事によって超低床荷台にすることが可能になっています。
*ホイールサイズ P.C.D.112mm 5穴 4.5J オフセット-38mm スチール製でディスク部に穴の無いドイツ製高強度タイプです。アルミホイールは存在しません。
*トレーラージャッキ標準装備。
*フレームは鉄(SS41)に亜鉛溶融処理をしており耐久性抜群。
*連結検討、車積用歩み板セット(昇降レール)、車積用車止めは標準装備です。
車両固定用のハンドウインチをオプション装備できます。 オプション価格\ 未定 (10%消費税、取付費込み) W84車載トレーラーでは、積む車両が1tを超えるので、ハンドウインチでは役不足です。 あくまで車両固定補助程度だとお考え下さい。 |
|
スタビラーザーカプラー 牽引時のスネーキング抑止に効果を発揮し、走行安定性を向上さるスタビラーザーカプラーです。 ウィンターホフWS3000 オプション価格\ 未定 (10%消費税、取付費込み) 車載トレーラーへの取付は無加工ボルトオンではありません。専用部品も必要です。連結部という非常に重要な箇所ですので、弊社愛知工場に持ち込みしていただき、取付作業込みでしか受け付けていません。 スネーキング(フィッシュテイル)動画 https://www.youtube.com/watch?v=nd-hUX8memY https://www.youtube.com/watch?v=6mW_gzdh6to |
|
トレーラー電動ウインチ オプション価格\ 未定 (10%消費税、取付費込み) 付属品、電動ウインチ、リモコン、バッテリー(充電器別売) 走行安定性を極力崩さない様に車軸付近に重量物であるウインチ、バッテリーを専用フレームを設置して取り付けます。 半クラッチが出来ない等、自走で乗り込む事が困難な車両積載には必須装備です。 バッテリーは使いっぱなしです。帰宅後都度充電しなければなりません。通常のカーバッテリーを使用しています。オプションで牽引車からの電源供給による走行充電システムを設置することも可能です。 積載車両は動画の様に左右中央にトゥフックが付いている事が理想です。左右どちらかに付いている場合は事前にお知らせ下さい。積載車両側の改造は弊社では行っていません。 電動ウインチを用いた積載動画ビデオ 注:無料動画投稿サイトのyoutubeです。再生完了後様々な動画にリンクされていますが、他の画像は弊社と一切関係がございません。 |
|
超低床車専用スロープ W84 車載トレーラー専用オプションで電動ウインチとのセットオプションとなります。自走で乗り込む事は難しいからです。 超低床車両、フロントorリアエアロ地上高が低い車両の積載には必要な装備となります。 オプション価格 \ 未定 (10%消費税、取付費込み) スロープは車載トレーラーへ積み込みできます。通常装備されるアルミ製スロープは付属しません。 弊社愛知工場に持ち込みしていただき、取付作業込みでしか受け付けていません。 無料動画投稿サイトyoutubeを利用し、様々な超低床車の積み込み動画をアップしています。 |
見積もり依頼をご希望のお客様へ
こちらの質問図 に積む予定の車両の数値を記載してください。
メール、FAX(0562−46−8663)のいずれの返信でも構いません。
無料動画投稿サイトのyoutubeです。再生完了後様々な動画にリンクされていますが、他の画像は弊社と一切関係がございません。
主要諸元
製造者形式 | W84 | 連結型式 | 50mmヒッチボール ヒッチボール推奨中心地上高450mm 電源JIS7pin |
自動車の種別 | 普通 | 主制動装置 | 機械式慣性ブレーキ |
用途 | 貨物 | 駐車制動装置 | 機械式後2輪制動 |
ナンバー | 1ナンバー | 懸架装置 | ラバートーション独立懸架 |
形状 | フルトレーラ | 車両重量 | 430kg〜470kg |
全長 | 5000mm〜 | 車両総重量 | 1430kg〜1970kg |
全幅 | 2290mm〜 | 最大積載量 | 1300kg〜1500kg |
全高 | 600mm〜 | タイヤサイズ | 155/70R12C 104/102N (4輪) 貨物用 KNOTT社指定タイヤ&ホイール ホイールサイズ P.C.D.112mm 5穴 4.5J オフセット-38mm |
標準装備 価格
希望小売店頭渡し価格 | 標準車 1,375,000円(消費税10%) (本体価格1,250,000円) |
●牽引車改造、手続きについて
牽引車となる車両に、牽引装置(ヒッチメンバー)を取り付けます。車載トレーラーは重量があるので、一般市販品で対応出来ない事が多いですので、お問い合わせ下さい。
また牽引車は事前に、牽引可能重量を記載する手続きをしておいて下さい。
追加カスタムオプション参考価格(詳細はお問い合わせ下さい)
標準荷台幅 1800mm | 差額無し |
オプション 荷台幅 1921mm拡幅 既製品車軸で製作可能な限界サイズです。 |
追加 未定 円 |
最大積載量 1300kg | 差額無し |
最大積載量 1500kg | 差額無し |
寸法には多少の製作誤差が有ります。
・表示価格には送料、登録諸費用、セットアップ費用を含みません。仕様、価格は予告無く変更する事があります。
・店頭渡し価格は大阪工場、または弊社愛知工場渡しです。
・全国納車致します。地域により都度見積もり。
・トレーラーセットアップをご希望の場合は別途セットアップ費用\55,000〜がかかります。最適な積載方法や固定方法を実際に積んでみてアドバイスを行い、必要であると判断する位置にフックを付けたりベルトの長さを調整します。
・トレーラーは受注生産品です。納期は都度お問い合わせ下さい。
・ヒッチメンバー(牽引装置)は専用品になる場合がございます。どのような牽引車でもとりあえずは弊社までお問い合わせ下さい。
固定ベルトは下記メーカーを推奨しています。
http://www.ohnet.co.jp/
http://www.hashi-ken.com/lineup/other/index.html
販売者
有限会社 福伸工業
〒474-0001
愛知県大府市北崎町井田105-3
TEL:0562−46−8661(平日AM8:00〜PM5:00)
FAX:0562−46−8663
E-MAIL: sunrocky@fukushin-ind.com
土日祝日、大型連休は休業します。
メール、FAXにてのお問い合わせの際には必ずメールアドレス以外(携帯電話等)の連絡手段を併記してください。
メール返信が出来ない方が希にいらっしゃいます。弊社はどのようなお問い合わせでも必ずお返事を致します。長期休暇をのぞき、一週間以上返事のない方はこちらから連絡が取れない状況であるとお考えください。
ご相談をお待ちしています。
